TQ-1FT轮辐式测力传感器
编号：10111
查看：
发布：2021-08-05
TQ-1FT内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。 TQ-1FT内螺纹轮辐式测力传感器适用于试验机等力量测量。
编号：10111
查看：
发布：2021-08-05
TQ-1FT内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。 TQ-1FT内螺纹轮辐式测力传感器适用于试验机等力量测量。
序号 | 产品技术参数 | |
1 | 额定载荷 | 60-100t |
2 | 综合精度 | 0.05;0.1%F.S |
3 | 灵敏度 | 3.0mV/V |
4 | 零点输出 | ≤0.1%F.S |
5 | 输入阻抗 | 770±20Ω |
6 | 输出阻抗 | 701±3Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -10~40℃ |
9 | 适用温度范围 | -30~70℃ |
10 | 安全过载 | 120％F.S |
11 | 极限载荷 | 200%F.S |
12 | 材质 | 合金钢 |
13 | 激励电压 | 10V(DC) |
14 | 密封等级 | IP67 |
15 | 电缆 | 6m/10m |
16 | 接线方式 | 红……E+（电源正） 黑……E-（电源负） 绿……S+（信号正） 白……S-（信号负） |
型号 | 量程（kN) | 量程(t) | D | T | H |

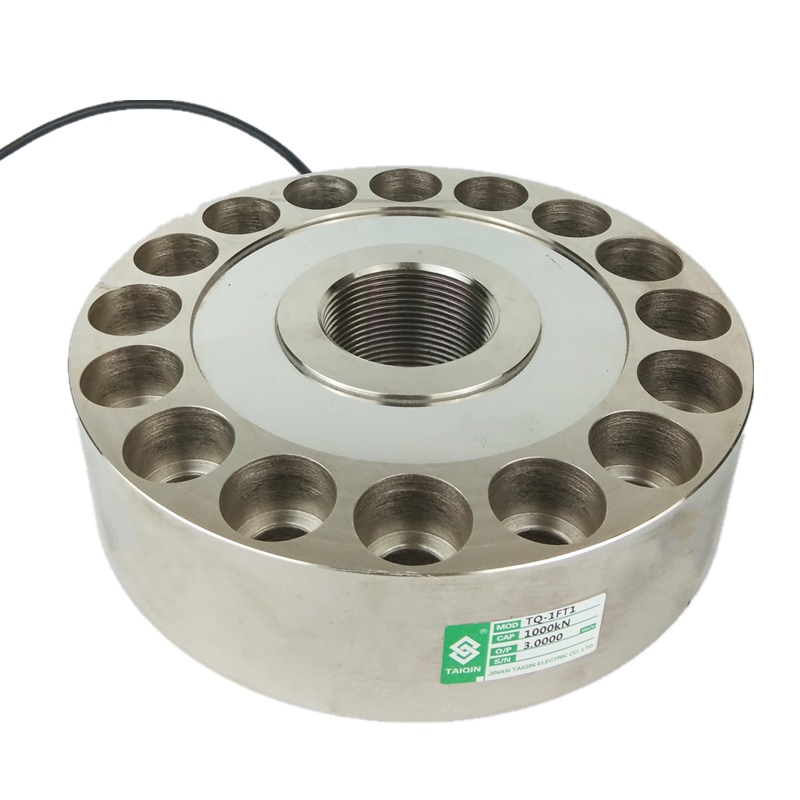

TQ-1FT1 | 600,1000 | 60,100 | --- | M64×3 | --- |

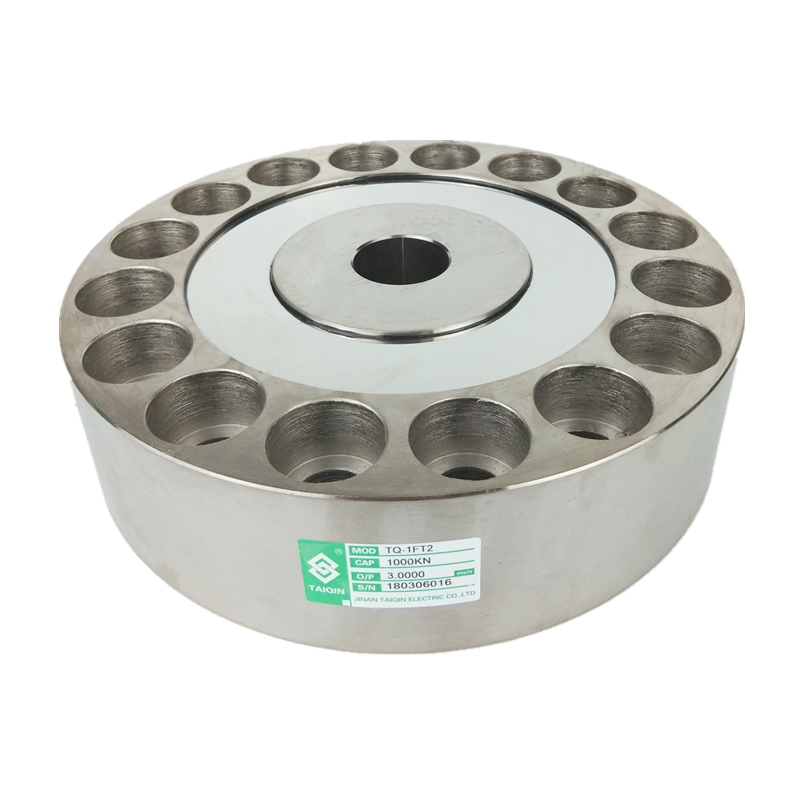

TQ-1FT2 | 600,1000 | 60,100 | --- | Φ35 | --- |
TQ-1FT3 | 600,1000 | 60,100 | 45 | Φ35 | 10 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
